防止模具斷齒應(yīng)盡量減少擠壓力，而擠壓力與鑄錠的長(zhǎng)、變形程度的大小、合金變形抗力的大小、鑄錠的狀態(tài)等因素有關(guān)。因此擠壓散熱

鋁型材的鑄棒不宜太長(zhǎng)，約為正常鑄棒長(zhǎng)度的（0.6～0.85倍）。

在試模和擠壓一根鑄棒時(shí)更需要注意，為確保能順利生產(chǎn)出合格的產(chǎn)品，用更短的鑄棒，即正常鑄棒長(zhǎng)度（0.4～0.6）倍的鑄棒來試模。

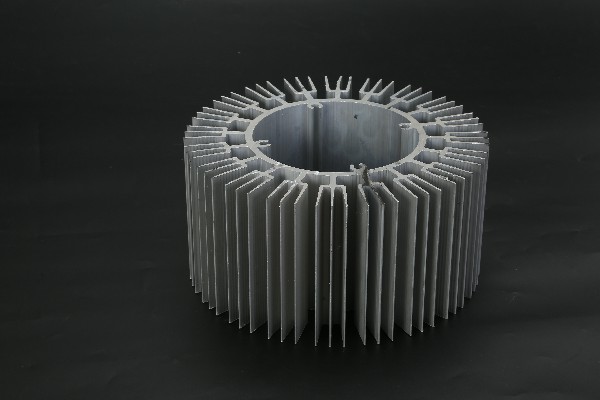

生產(chǎn)鋁型材散熱器的材料導(dǎo)熱性能要好，目前大多數(shù)都使用6063鋁合金，其具有易加工、力學(xué)性能好、散熱性能好等特點(diǎn)。另外需要從鑄錠、模

具、擠壓工藝幾方面配合，才能順利生產(chǎn)出散熱器型材。

散熱器型材生產(chǎn)的關(guān)鍵是擠壓模具的一次試模，有條件的話，可以先在電腦上做模擬試驗(yàn)，鋁型材廠家看模具鋁型材設(shè)計(jì)的工作帶是否合理，然后

在擠壓機(jī)上試模。一次試模十分重要，

操作手要讓主柱塞前進(jìn)上壓時(shí)在低于8MPa的低壓力下慢速前進(jìn)，個(gè)別操作員會(huì)用電筒光線照看模具出口處，等擠壓模具的每一個(gè)散熱片都

均勻擠壓?？缀螅拍苤饾u加壓加速進(jìn)行擠壓。

鋁型材優(yōu)點(diǎn)試模成功后繼續(xù)擠壓時(shí)，應(yīng)注意控制好擠壓速度，做到平穩(wěn)操作。生產(chǎn)散熱器型材時(shí)應(yīng)注意模具的加熱溫度，要使模具溫度與

鑄錠溫度相近。若溫差太大，由于上壓時(shí)擠壓速度慢，會(huì)使金屬溫度下降，易產(chǎn)生堵模或流速不均勻的現(xiàn)象。

因?yàn)樯崞餍筒牡哪＞叨际窃S多細(xì)長(zhǎng)的齒，要承受很大的擠壓力，每個(gè)齒都要有很高的強(qiáng)度和韌性，如果彼此之間的性能有很大的差異，

就容易使強(qiáng)度或韌性差的那些齒產(chǎn)生斷裂。

能順利擠壓成功，關(guān)鍵是模具的設(shè)計(jì)要合理，制造要準(zhǔn)確，這對(duì)鋁型材散熱器生產(chǎn)廠家的技術(shù)要求較高，只有較強(qiáng)實(shí)力的廠家才能完成從模具設(shè)計(jì)

擠壓到制成成品的全部工序。

鋁亞掌握了鋁型材散熱器研發(fā)設(shè)計(jì)生產(chǎn)的全部工藝流程，可獨(dú)立完成所有工序，能夠有效的控制產(chǎn)品的質(zhì)量與交期。
